先日、トレーラーハウスの照明スイッチを増設いただいたベトナム料理アンキッチンのご主人から、お車のハンズフリー化を手伝って貰えないか?とご相談をいただきました。

クルマ関連は得意中の得意です。

二つ返事でお受けしました。

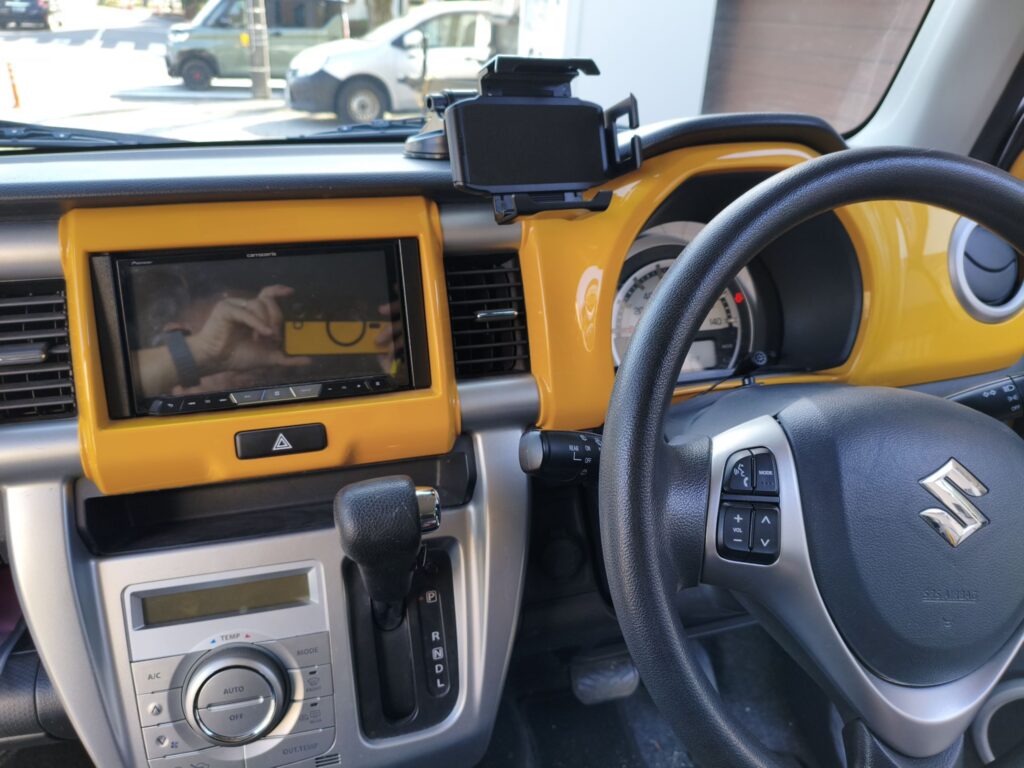

ハンズフリー化とはこのステアリングのリモコンスイッチを有効にして、Bluetoothで繋いだ携帯とナビのオーディオ機能を利用して携帯を持たずとも電話ができるようにする事です。

ディーラーナビだとそれができるのですが、後付けナビだと、それが出来て無いことがあります。

最近携帯を持って運転してると捕まってしまいますからね。

ご主人さまはマイクを購入したものの付け方が分からなくて困っておられたそうです。

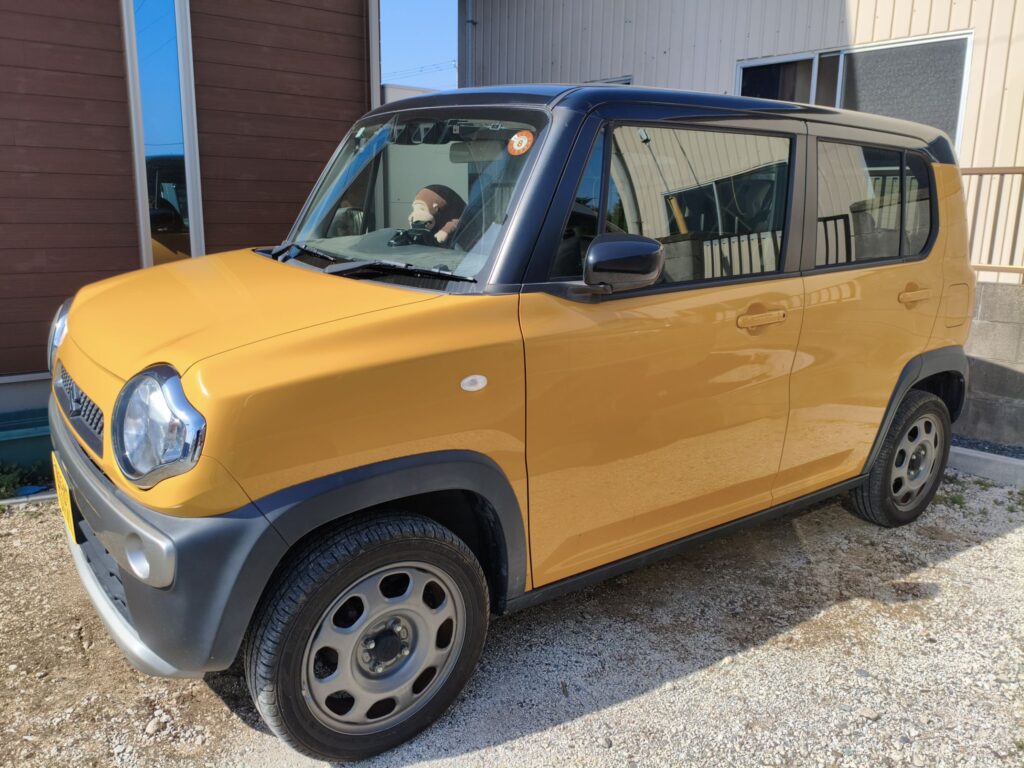

お車はスズキのハスラー

黄色いボディがカッコいいです

ナビとステアリングスイッチを繋ぐ為にはナビの裏にアクセスする必要があります。

ナビパネルを外して

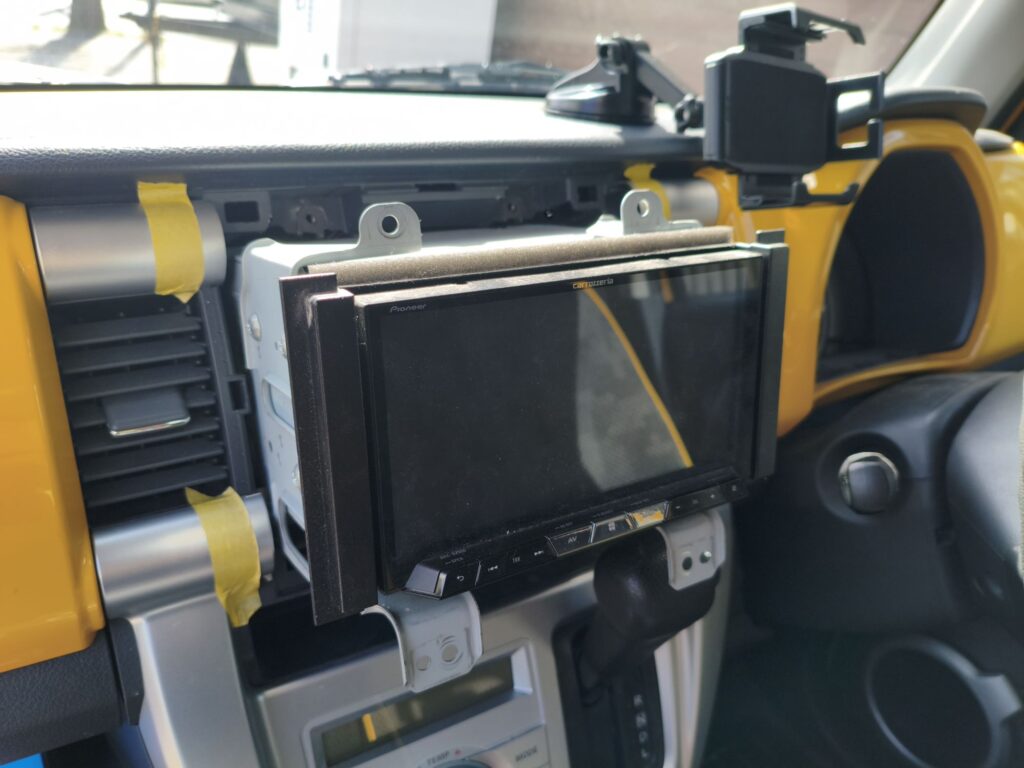

ナビを取り出しますよ。

ナビ裏をみたら、マイク端子はありましたが、ステアリングスイッチの繋ぎ方がいまいち不明でした。

なので一旦帰って繋ぎ方をググるとステアリングリモコンアダプターなるものが必要だと言う事が分かりました。

pioneer(carrozzeria)のナビだったのでスズキ用のアダプターを探したらありました。

ご主人さまへ連絡したらご自分でAmazonポイントを使用してご購入されるとのこと。

ご購入をお願いして、到着したら現物と取り付け説明書をLineで送っていただきました。

取り付けに必要な消耗品を見繕う為です。

3/1の日曜日

ご主人さまのご都合が良いと言うので取り付けさせていただきますよ。

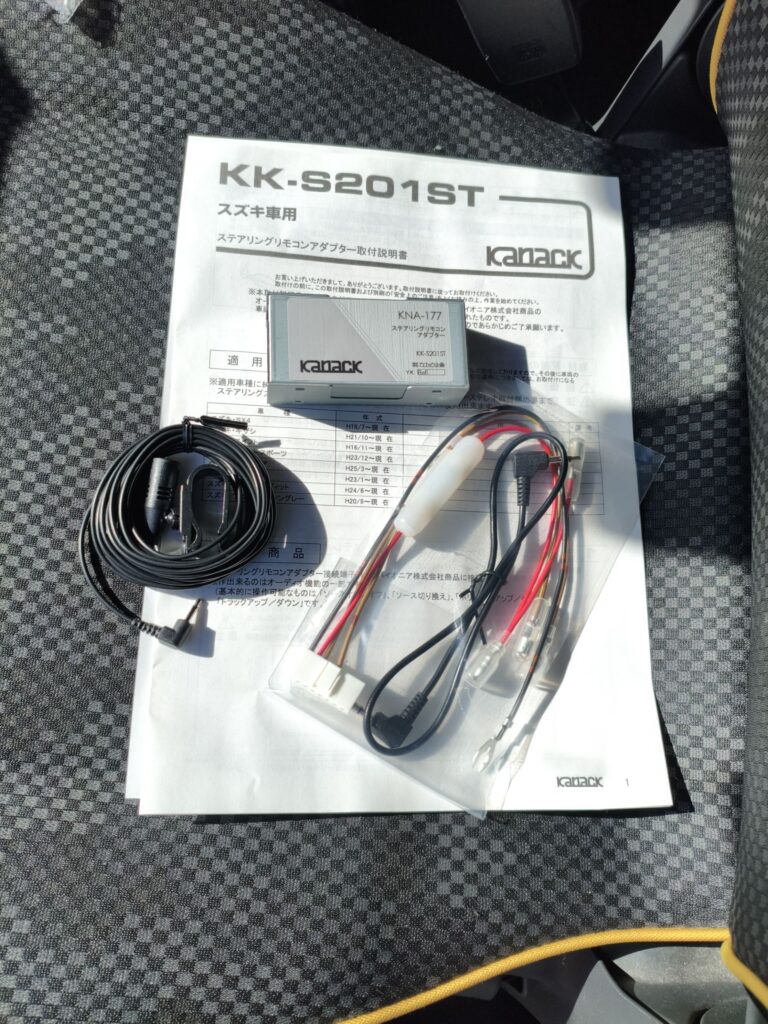

左がステアリングマイク

右がステアリングリモコンアダプターです。

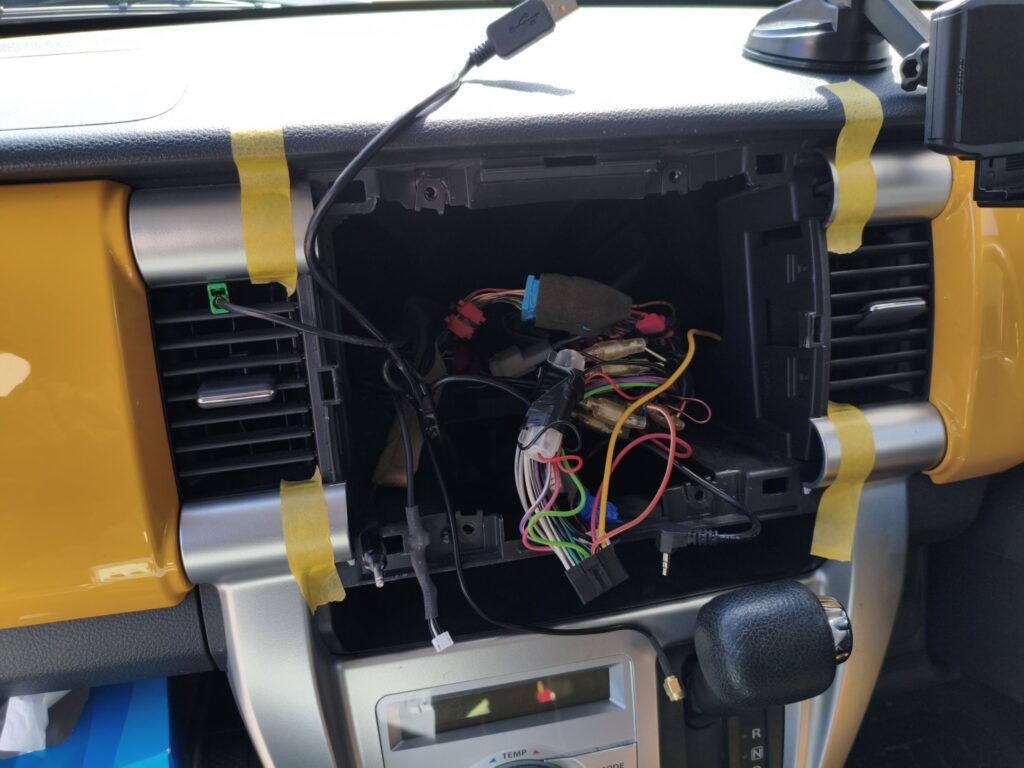

今回はナビ裏に上のアダプターを取り付けるのでナビの配線を一式外しました。

もちろん配線を外す前にはどこに配線が付いていたか?は画像で憶えて貰います。

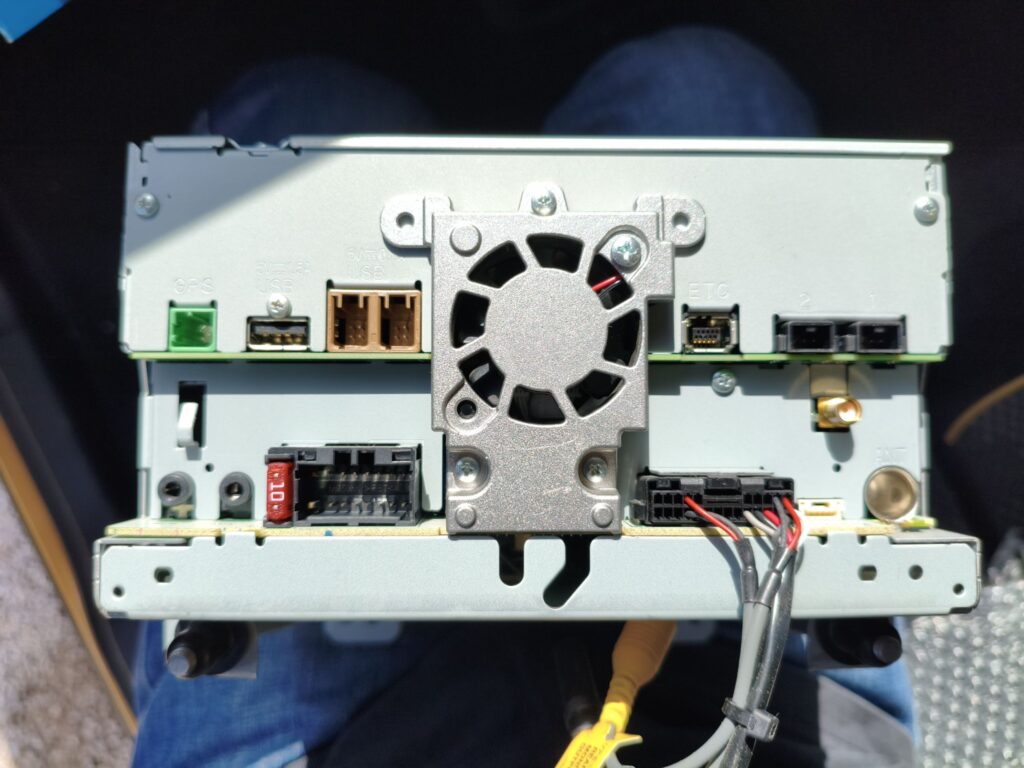

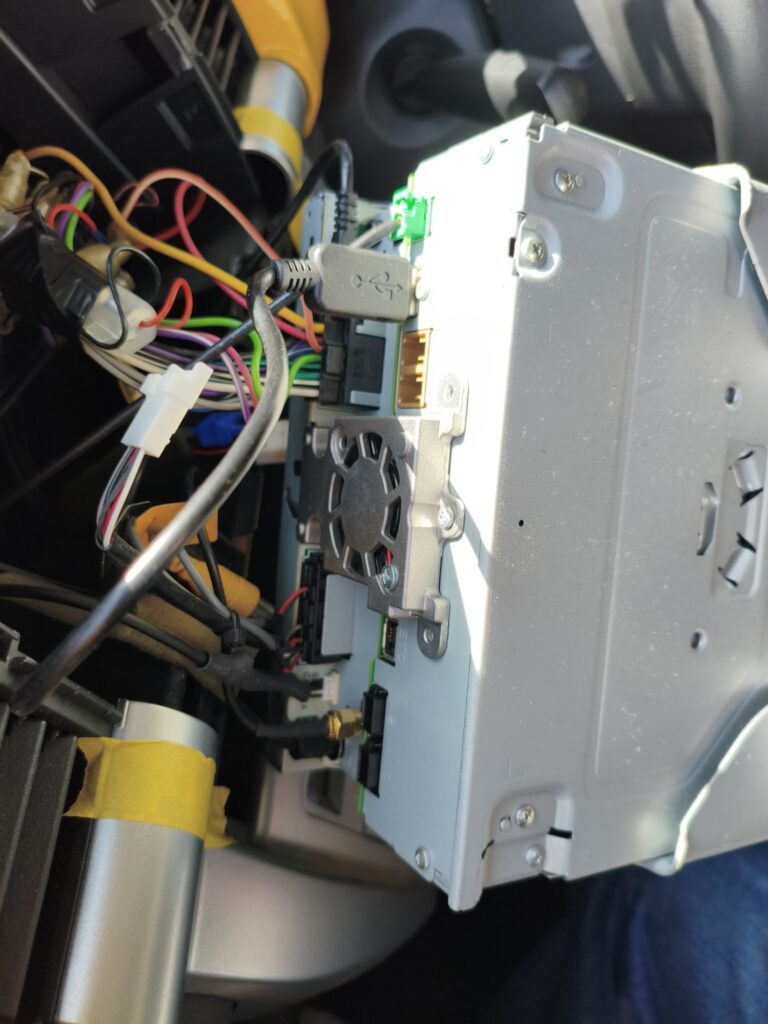

ちなみにこのナビのナビ裏はこのようになってました。

たくさんコネクタがありますね。

まずはマイクの配線から

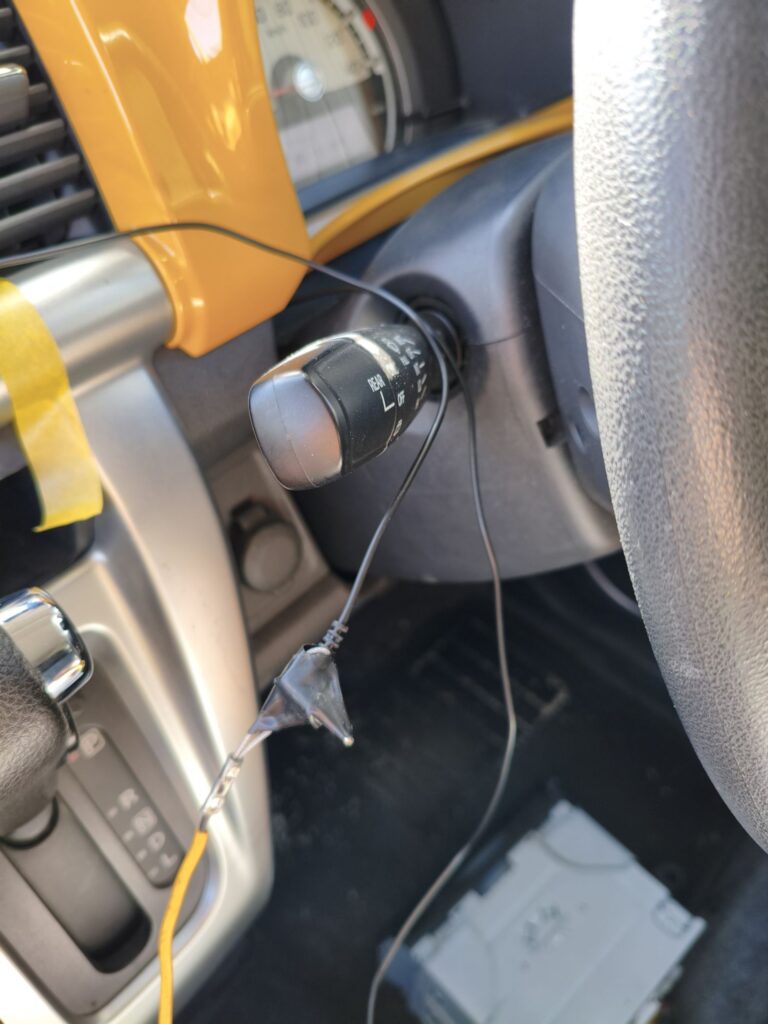

配線通しを使ってステアリングコラムの裏からマイクの配線を通します。

配線をできるだけ露出させない為に配線通しは必須です。

マイクの余りの配線を固定したら

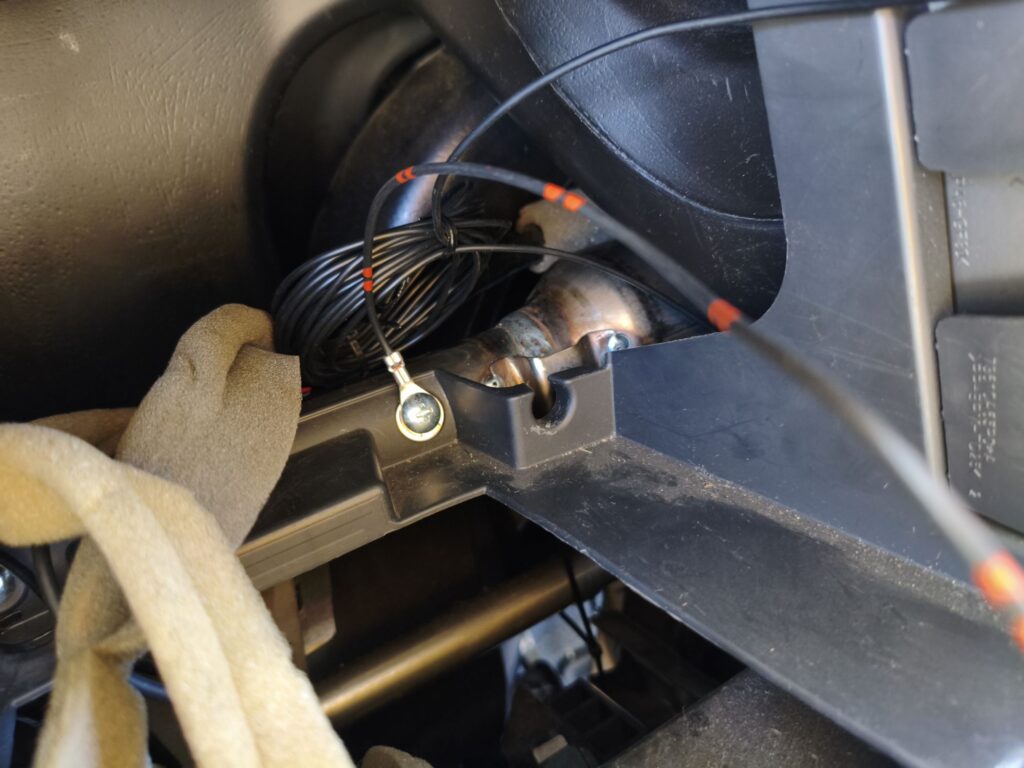

ステアリングリモコンアダプターのアース端子を取り付けます。

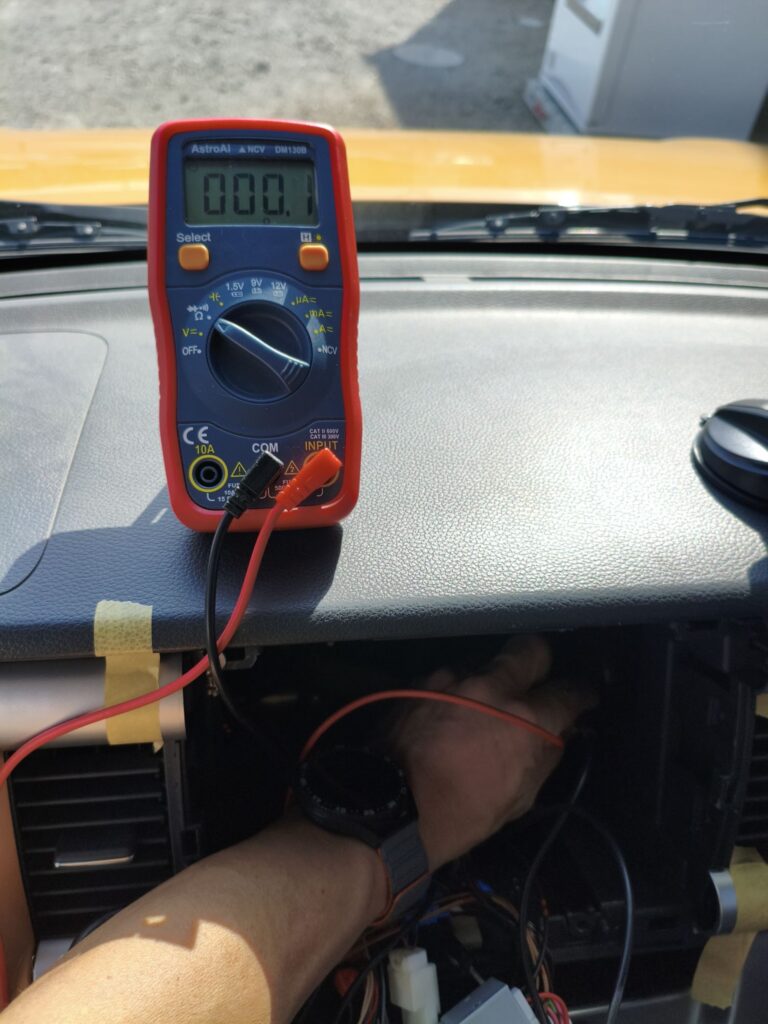

電気屋なのでアースに使用しても問題ない場所なのか?テスターで確認します。

導通バッチリですね。

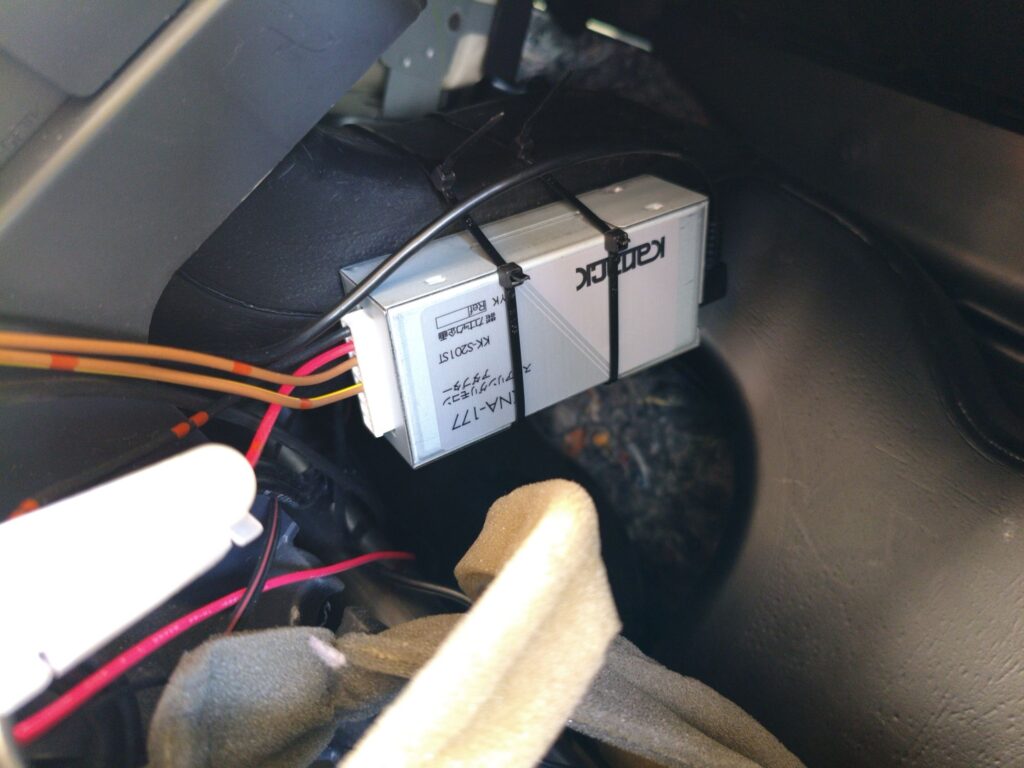

リモコンアダプター本体はここに固定しました。

見えないところも両面テープとタイラップでしっかり固定します。

リモコンアダプターの配線を終えたら動作確認をします。

お車のキーまでいただいていたので動作確認ができました。

このナビはステアリングスイッチの起動が必要でした。

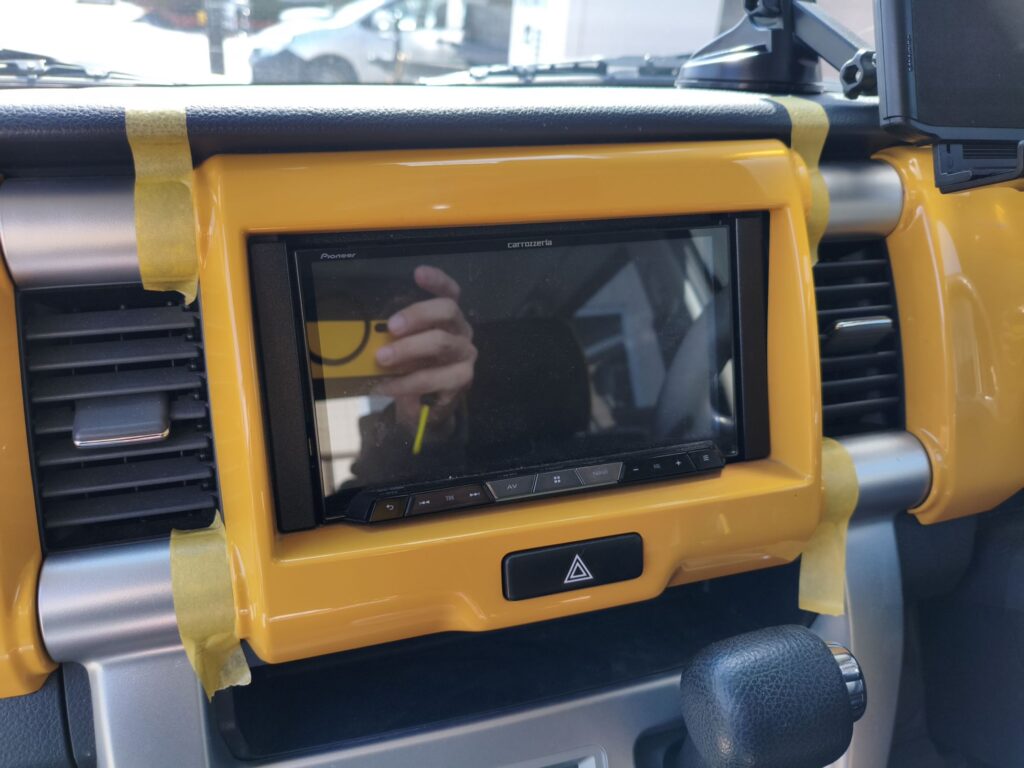

ナビを取り付けてパネルを元に戻します。

ちゃんとステアリングスイッチが動くようになりました。

ご主人さまへ工事完了報告と

携帯を繋いでいただいてマイクの使用可否と通話受けボタンの確認を一緒に行いました。

通話受けボタンの使用方法が分からなくて少し焦りましたが、通話受けボタンも使える事を確認しました。

ステアリングリモコンスイッチが使えるようになり、ハンズフリー通話もできるようになりました。
